高性能合金の分野では、インコネル 718 はその卓越した機械的特性と極限環境に対する耐性で知られる基礎材料としての役割を果たしています。インコネル 718 の信頼できるサプライヤーとして、私はその微細構造の複雑な詳細についてよく質問されます。微細構造を理解すると、その優れたパフォーマンスの背後にある秘密が明らかになるだけでなく、さまざまなアプリケーションでのより適切な利用とカスタマイズが可能になります。
インコネル718の概要
インコネル 718 はニッケル - クロム - モリブデン合金で、航空宇宙産業、ガスタービン産業、原子力産業で広く使用されているインコネルファミリーのメンバーです。優れた引張強度、疲労強度、クリープ強度、破断強度に加え、高温での優れた耐食性を兼ね備えています。この合金は極低温レベルから約 700°C までの範囲の温度で動作できるため、幅広い用途に適しています。
インコネル 718 の微細構造成分
マトリックスフェーズ
インコネル 718 のマトリックスは主に面心立方晶 (FCC) γ 相であり、ニッケルベースの固溶体です。 FCC 構造により、優れた延性と成形性が得られます。 γ 相は、クロム、モリブデン、ニオブなどのさまざまな合金元素を溶解します。クロムは、表面に不動態酸化物層を形成することで合金の耐食性に貢献します。モリブデンは強度と耐孔食性を高めます。
降水段階
- γ'相: γ' 相 (Ni3(Al,Ti)) は、インコネル 718 の強化に重要な役割を果たします。これは、規則的な FCC 構造を持つ凝集性の析出物です。熱処理中に、γ' 相は γ マトリックス内に小さな粒子として形成されます。これらの粒子は転位の移動に対する障害物として機能し、それによって合金の強度が増加します。 γ' 相の体積分率とサイズ分布は、インコネル 718 の機械的特性に大きな影響を与えます。
- γ''相: もう 1 つの重要な強化相は、γ'' 相 (Ni₃Nb) です。これは体心正方晶 (BCT) 構造を持ち、γ マトリックスとセミコヒーレントです。 γ''相は、典型的にはγ'相よりも細かく、より豊富である。これは、特に中間温度におけるインコネル 718 の高強度特性に主に寄与しています。ただし、γ'' 相は準安定であり、特定の熱条件下では安定なδ相に変態する可能性があります。
- δ位相：δ相（Ni3Nb）は斜方晶系構造をとります。これは通常、高温に長期間さらされたとき、または不適切な熱処理中に粒子境界および粒子内に形成されます。 δ 相は、熱間加工中の結晶粒成長を制御し、合金のノッチ靱性を向上させるのに有益です。ただし、δ 相の過剰な形成は強度と延性の低下につながる可能性があります。
炭化物
インコネル 718 には、MC (M は主にニオブ、チタン、またはタンタル)、M23C6、M6C などのさまざまな炭化物も含まれています。炭化物は凝固とその後の熱処理中に形成されます。 MC 炭化物は通常、鋳放しの状態で存在し、熱間加工中の粒径の制御に寄与します。 M₂₃C₆ および M₆C 炭化物は、高温にさらされると粒界に析出する可能性があり、合金の耐食性や機械的特性に影響を与える可能性があります。
熱処理が微細構造に及ぼす影響
熱処理は、インコネル 718 の微細構造を調整して望ましい特性を達成するための重要なプロセスです。
溶体化焼鈍
溶体化焼鈍は通常、高温 (約 950 ～ 1050°C) で実行され、強化相 (γ' および γ'') と炭化物を γ マトリックスに溶解します。このプロセスにより、合金組成が均質化され、その後の時効処理に向けて材料が準備されます。溶体化焼鈍後は、通常、過飽和固溶体を保持するために急冷（急冷）が行われます。
エイジングケア
時効処理は 2 段階のプロセスです。最初のステップは通常、比較的低温 (約 720°C) で 8 時間実行され、その後、制御された速度で炉が冷却されます。このステップにより、γ'' 相の形成が促進され、主な強化効果が得られます。 2 番目のステップは高温 (約 620°C) で 8 時間実行され、微細構造がさらに安定化し、機械的特性が向上します。
微細構造特性評価技術
インコネル 718 の微細構造を完全に理解するために、さまざまな特性評価手法が使用されます。
光学顕微鏡 (OM)
光学顕微鏡は、粒径、粒界、大規模相の存在など、インコネル 718 の一般的な微細構造を観察するための基本的かつ効果的な技術です。材料の微細構造の概要を素早く把握でき、品質管理や初期検査に役立ちます。
走査型電子顕微鏡 (SEM)
SEM は光学顕微鏡よりも倍率が高く、解像度が優れています。これにより、析出相、炭化物、およびマトリックス内のそれらの分布の詳細を明らかにすることができます。後方散乱電子イメージングを使用すると、原子番号のコントラストに基づいてさまざまな相を区別できます。
透過型電子顕微鏡 (TEM)
TEM は、インコネル 718 の微細構造を原子スケールで分析するための最も強力な技術です。これにより、結晶構造、格子パラメータ、およびマトリックスと析出相間の一貫性関係に関する詳細な情報が得られます。 TEM は、強化相の形成メカニズムと進化を研究するのに特に役立ちます。
微細構造に基づく応用
インコネル 718 の独特な微細構造は、さまざまな用途におけるその優れた性能を決定します。
航空宇宙産業
航空宇宙産業では、インコネル 718 はタービン ディスク、ブレード、リングなどのエンジン部品に広く使用されています。 γ' 相と γ'' 相によってもたらされる高強度特性により、これらのコンポーネントは飛行中の高温および高応力環境に耐えることができます。合金の耐食性により、エンジン部品の長期信頼性が保証されます。
ガスタービン産業
ガスタービンでは、インコネル 718 は圧縮機ブレード、バーナー缶、その他の重要な部品に使用されます。高温でも機械的特性を維持し、燃焼ガスの存在下での耐腐食性を備えているため、これらの用途には理想的な材料です。
原子力産業
原子力産業では、インコネル 718 は蒸気発生器や配管システムなどの原子炉コンポーネントに使用されています。この合金の耐腐食性と耐放射線性により、原子力発電所での長期運転に適しています。
結論
結論として、インコネル 718 の微細構造は複雑で興味深い主題です。 γ マトリックス、析出相 (γ'、γ''、δ)、炭化物の組み合わせにより、この合金に優れた機械的および化学的特性が与えられます。適切な熱処理と微細構造制御により、インコネル 718 はさまざまな用途の特定の要件を満たすように調整できます。

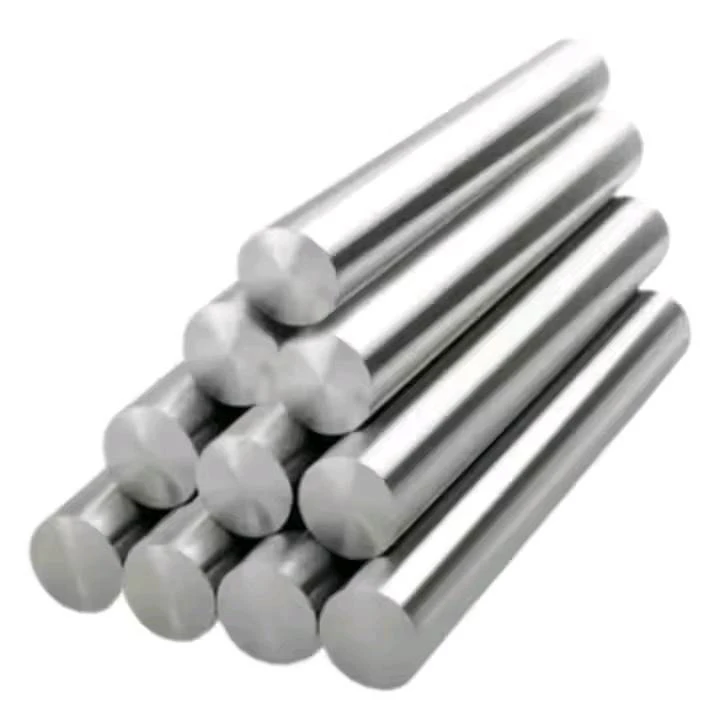

[材料]の信頼できるサプライヤーとして、当社はよく制御された微細構造を備えた高品質のインコネル 718 製品を提供することに尽力しています。当社の製品を含むASTM インコネル 718、インコネル 718 プレート、 そしてインコネル 718 特殊金属、一貫したパフォーマンスを保証するために慎重に製造されています。特定の用途向けにインコネル 718 の購入にご興味がございましたら、お客様の要件と当社の製品について詳しくご説明いたしますので、お気軽にお問い合わせください。お客様の高性能合金のニーズを満たすために、お客様と協力できることを楽しみにしています。
